اندازه‌گیری دقیق سطح مایعات یکی از مهم‌ترین نیازهای صنایع مختلف از جمله آب و فاضلاب، نفت و گاز، صنایع غذایی، شیمیایی و کشاورزی است. انتخاب یک سطح سنج مناسب می‌تواند نقش مهمی در کنترل فرآیندها، جلوگیری از سرریز مخازن و بهینه‌سازی مصرف منابع داشته باشد. در میان فناوری‌های مختلف اندازه‌گیری سطح، سطح سنج هیدرواستاتیک به دلیل دقت بالا، نصب آسان و قیمت اقتصادی، یکی از پرکاربردترین گزینه‌ها محسوب می‌شود.
اما سطح سنج هیدرواستاتیک چگونه کار می‌کند؟ تفاوت آن با سایر انواع سنسور سطح چیست؟ و در چه کاربردهایی می‌توان از آن استفاده کرد؟ در این مقاله به این سوالات پاسخ می‌دهیم و با عملکرد ترانسمیتر سطح هیدرواستاتیک بیشتر آشنا می‌شویم.
سطح سنج هیدرواستاتیک چیست؟

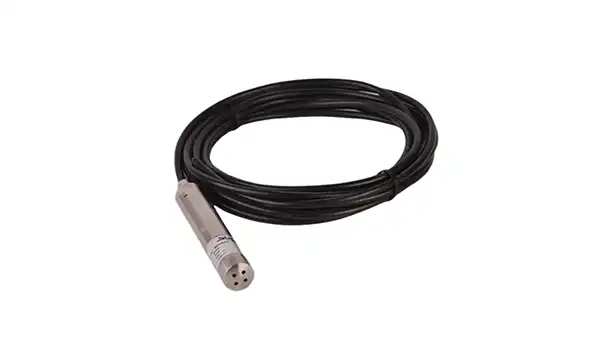

سطح سنج هیدرواستاتیک (Hydrostatic Level Sensor) نوعی سنسور سطح است که ارتفاع مایع را از طریق اندازه‌گیری فشار ناشی از ستون مایع محاسبه می‌کند. این تجهیز معمولاً در پایین مخزن یا داخل مایع نصب می‌شود و فشار وارد شده توسط مایع را اندازه‌گیری می‌کند. سپس این فشار به سیگنال الکتریکی تبدیل شده و به سیستم کنترل یا نمایشگر منتقل می‌شود.
به عبارت ساده، هرچه ارتفاع مایع بیشتر باشد، فشار وارد شده به سنسور نیز افزایش پیدا می‌کند و دستگاه از روی این فشار، میزان سطح مایع را محاسبه می‌کند.
سطح سنج هیدرواستاتیک چگونه کار می‌کند؟
اساس عملکرد این تجهیزات بر قانون فشار هیدرواستاتیک استوار است:
فشار = چگالی مایع × شتاب گرانش × ارتفاع مایع
این فرآیند به صورت پیوسته انجام می‌شود و امکان مانیتورینگ لحظه‌ای سطح مایع را فراهم می‌کند:
- سنسور در کف مخزن یا داخل سیال قرار می‌گیرد.
- فشار ناشی از ستون مایع اندازه‌گیری می‌شود.
- سیگنال فشار توسط ترانسمیتر سطح پردازش می‌شود.
- مقدار فشار به ارتفاع مایع تبدیل می‌شود.
- نتیجه به صورت سیگنال استاندارد 4 تا 20 میلی‌آمپر یا پروتکل‌های صنعتی دیگر ارسال می‌شود.

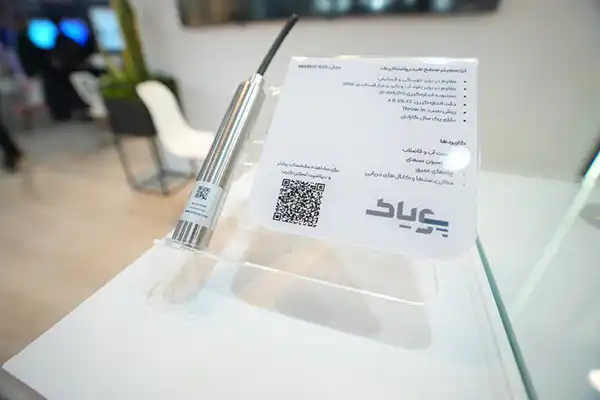

اجزای اصلی یک ترانسمیتر سطح هیدرواستاتیک
یک ترانسمیتر سطح هیدرواستاتیک معمولاً از بخش‌های زیر تشکیل شده است:
- سنسور فشار: بخش اصلی تجهیز که فشار ستون مایع را اندازه‌گیری می‌کند.
- دیافراگم اندازه‌گیری: فشار سیال را به عنصر حساس سنسور منتقل می‌کند.
- مدار الکترونیکی: سیگنال فشار را پردازش و به سیگنال استاندارد صنعتی تبدیل می‌کند.
- کابل یا خروجی ارتباطی: اطلاعات اندازه‌گیری شده را به PLC، نمایشگر یا سیستم کنترل منتقل می‌کند.
مزایای استفاده از سطح سنج هیدرواستاتیک
استفاده از این نوع سنسور سطح مزایای متعددی دارد:
- دقت مناسب در اندازه‌گیری سطح مایعات
- نصب و راه‌اندازی آسان
- قیمت اقتصادی نسبت به بسیاری از فناوری‌های دیگر
- مناسب برای مخازن عمیق
- قابلیت اندازه‌گیری پیوسته سطح
- مقاومت بالا در شرایط صنعتی
- امکان استفاده در چاه‌ها، مخازن و منابع آب
چرا ترانسمیتر سطح هیدرواستاتیک انتخابی مناسب برای مخازن آب است؟
در پروژه‌های آب و فاضلاب، سطح سنج هیدرواستاتیک یکی از پرکاربردترین تجهیزات ابزار دقیق به شمار می‌رود:
- عملکرد پایدار در طولانی‌مدت
- هزینه نگهداری پایین
- مقاومت بالا در محیط‌های مرطوب
- دقت مناسب برای مدیریت منابع آب
- قابلیت نصب در چاه‌های عمیق و مخازن بزرگ
سطح سنج هیدرواستاتیک در چه صنایعی استفاده می‌شود؟
- صنایع آب و فاضلاب
برای اندازه‌گیری سطح آب در مخازن ذخیره، ایستگاه‌های پمپاژ، چاه‌های عمیق، تصفیه‌خانه‌ها - صنایع نفت و گاز
جهت پایش سطح مخازن ذخیره سوخت، تانک‌های فرآیندی، مخازن مواد شیمیایی - صنایع غذایی و دارویی
برای کنترل دقیق سطح مایعات در خطوط تولید. - کشاورزی
برای مدیریت سطح آب در استخرهای ذخیره آب، مخازن آبیاری و چاه‌های کشاورزی
تفاوت سطح سنج هیدرواستاتیک با سایر سنسورهای سطح
| نوع سطح سنج | روش اندازه‌گیری | مزایا | محدودیت |
|---|---|---|---|
| هیدرواستاتیک | فشار ستون مایع | اقتصادی، دقیق، نصب آسان | وابسته به چگالی مایع |
| اولتراسونیک | امواج صوتی | بدون تماس با سیال | حساس به بخار و کف |
| راداری | امواج رادیویی | دقت بسیار بالا | هزینه بیشتر |
| شناوری | حرکت فلوتر | ساده و کم‌هزینه | محدودیت در برخی کاربردها |
در بسیاری از پروژه‌های صنعتی، زمانی که نیاز به راهکاری مقرون‌به‌صرفه و قابل اعتماد وجود داشته باشد، ترانسمیتر سطح هیدرواستاتیک گزینه‌ای بسیار مناسب محسوب می‌شود.
هنگام انتخاب سنسور سطح هیدرواستاتیک به چه نکاتی توجه کنیم؟
- ارتفاع مخزن: رنج اندازه‌گیری باید متناسب با ارتفاع واقعی مخزن انتخاب شود.
- نوع سیال: چگالی، دما و خورندگی مایع بر انتخاب سنسور تأثیرگذار است.
- دقت مورد نیاز: در برخی فرآیندها دقت اندازه‌گیری اهمیت بسیار بالایی دارد.
- شرایط محیطی: مثل رطوبت، دمای محیط، میزان گرد و غبار، درجه حفاظت IP
- نوع خروجی: خروجی 4-20mA، Modbus یا سایر پروتکل‌های ارتباطی باید با سیستم کنترل سازگار باشد.
سوالات متداول
1. سطح سنج هیدرواستاتیک چیست؟
تجهیزی است که با اندازه‌گیری فشار ناشی از ستون مایع، ارتفاع و سطح سیال را محاسبه می‌کند.
2. آیا سنسور سطح هیدرواستاتیک فقط برای آب استفاده می‌شود؟
خیر. این تجهیزات برای بسیاری از مایعات صنعتی، شیمیایی و غذایی نیز قابل استفاده هستند.
3. تفاوت ترانسمیتر سطح و سنسور سطح چیست؟
سنسور سطح بخش اندازه‌گیری است، در حالی که ترانسمیتر سطح سیگنال اندازه‌گیری شده را پردازش و به خروجی استاندارد تبدیل می‌کند.
4. آیا سطح سنج هیدرواستاتیک دقت بالایی دارد؟
بله، در صورت انتخاب صحیح و کالیبراسیون مناسب، دقت بسیار مطلوبی ارائه می‌دهد.
5. مهم‌ترین کاربرد سطح سنج هیدرواستاتیک چیست؟
اندازه‌گیری سطح آب در مخازن، چاه‌ها، ایستگاه‌های پمپاژ و سیستم‌های آب و فاضلاب./614445
